■ 軟件無線電技術平臺
■ 持續支持升級優化
■ 通信功能全面
■ 可選配跳頻等軍用功能
■ 優異的遠距離通信能力
■ 三級濾噪,可變音頻帶寬
■ 一機通用,利于管理和維護
■ 高可靠性,高性價比
█ 標配通信功能
短波通用功能
信道全息編程,多種方式掃描。
備有快速菜單(查詢及選擇)、信道菜單(設置站名、站址、頻率、功率、工作方式、天線插口、天線類型、功能選項等)、保護菜單(設置各種狀態和參數)。
可用計算機進行底層編程,授權電臺面板操作權限。
多種先進技術實現信號優化
可調音頻帶寬:用于抑制帶外噪聲和交叉干擾。
DSP濾噪:消除背景噪聲后,話音更為清晰。
恒音:信號微弱時自動補償音量,提高信噪比。
基于CCIR-493標準的網絡通信功能
6位ID選呼:支持臺對臺、臺對組選呼。
短信息收發:從面板輸入信息,可發至一站或多站。收站顯示收到的信息。
定位跟蹤:可接收或查詢移動臺的位置數據。
定位報警:發送和接收帶位置信息的警報。
市話轉接:加裝電話轉接器,可供電臺對市話撥號。
友臺遙測:可查詢同網電臺的電源、駐波比、發
射功率等狀態,判斷其是否正常工作。
信道評估:可探測信道質量,篩選好用頻率。
█ 選配通信功能
衛星同步跳頻:以GPS或北斗時基,實現網內電臺同步跳頻,抗偵聽和主動干擾。
軟件數字加密:可對語音和選呼信息加密。
ALE自動鏈路建立:MIL-188-141B標準,兼容FED-STD-1045標準。
地空選呼:用于地面臺對民用飛機的指揮通信。
數傳:可選配多種內置或外置調制解調器。
█ 設備結構
電臺由前級電臺、前級電源、功放(含電源)等元設備組成,各單元高度總共9U安裝在22寸標準機柜內,柜高22U。
█ 500W智能線性功放
功放面板的LCD顯示器,菜單式顯示功率、頻率、駐波比、工作電流和電壓等信息。面板上設有功率指示排燈和駐波比指示排燈、故
障告警燈等,直觀顯示工作狀態。
█ 遙控操作
大功率短波臺大都使用遙控操作方式,目的是減少與樓內其他電子通信設備的互擾,并縮短電臺至天線的饋線,降低射頻損耗。
遙控的方法是將電臺安置在遠端,操作終端(電臺面板、音箱、手咪)放在通信室。
在遙控系統中,數傳、轉接、錄音等設備安裝在操作臺一端。
u 短距離線控
線控是最簡單的遙控方式,用8芯網線連接操作終端和電臺主機(及天線),距離不超過100米。

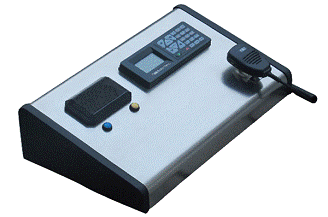

操作終端機箱如下圖:
u 單機長途遙控
單機長途遙控,原理與短距離線控相似,但主機與操作終端之間的鏈路改為光纜,相應加配光電轉換部件,根據光網類型,遙控距離可達十至數百公里。
u 多終端操作
如有需要,可配置多個操作終端,加上電臺本身的操作終端,共用一部2075電臺。每個操作終端和電臺端都要加配網絡適配器。
u 多機聯網
如果為分散在各地的2075基站分別配備網絡適配器和計算機,可通過局域網、城域網、廣域網將所有基站聯為整體,實現統一調度管理和資源共享。多機聯網分為一點多址(樹狀)、多點多址等方式,適合大型中型短波通信網(另見專項技術資料)。
主要性能指標
頻率范圍 |
發射2~30MHz,接收0.25~30MHz |
輸出功率 |
≤500WPEP |
信道編程 |
500個(單工或半雙工) |
頻率分辨力 |
信道編程10Hz,調諧接收1Hz |
頻率穩定度 |
±10Hz或優于0.3PPM |
工作方式
|
J3E(USB,LSB),H3E(AM) J2A(CW),J2B(AFSK) |
工作溫度 |
-30℃~+70℃ |
J3E靈敏度 |
-120dBm(0.22μV)/10dB |
音頻輸出 |
2W/8Ω,失真小于2% |
滿載周期 |
100%(風扇開啟) |
電源系統 |
外部供電220V AC ,50Hz |
冷卻方式 |
各單元軸流風冷 |
